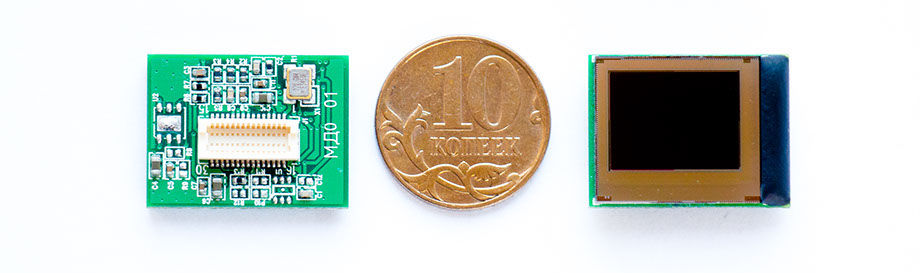

Микродисплеи на основе органических светоизлучающих диодов

полноцветные МДО 01 ПЦ и монохромные (белые) МДО 01 МБ







Основные технические характеристики микродисплея

●   количество элементов отображения:

 - полноцветный микродисплей: 800×600 (×3);

 - монохромный (белый) микродисплей: 800×600;

●   максимальная яркость в белом цвете (при температуре (25±10)°С ):

 - полноцветный микродисплей: не менее 70 кд/м²;

 - монохромный (белый) микродисплей: не менее 150 кд/м²;

●   неравномерность яркости: не более 15 %;

●   контраст (собственный яркостной контраст): не менее 100:1;

●   количество градаций яркости (уровни серого): 256;

●   потребляемый ток по шине питания: не более 130 мА;

●   напряжение питания аналоговой и логической частей схемы управления

 (сигналов управления и последовательного интерфейса): 3,3 В;

●   напряжение питания светоизлучающей матрицы: 4 В;

●   напряжение питания на общем электроде: -3 В;

●   напряжение входного и выходного сигнала по входам и выходам R, G, B:

 (0…0,7) В;

●   напряжение входного и выходного сигнала по монохромному входу и выходу:

     (0…1) В;

●   шаг элементов отображения: 15 мкм;

●   размер области отображения: не более 12 × 9,0 мм;

●   габаритные размеры: не более 19,78 × 15,2 ×5,0 мм;

●   рабочий диапазон температур: (минус 40…плюс 55) °С;

●   предельный диапазон температур: (минус 60… плюс 70) °С.



Микродисплей состоит из:

●   светоизлучающей матрицы;

●   основания.



Область применения

Область применения микродисплеев на основе органических светоизлучающих

 диодов -  воспроизведение буквенно-цифровой и графической информации в

 индивидуальных средствах отображения информации, таких как наголовные

 или нашлемные видеомодули, очки виртуальной реальности, устройства

 визуализации и видоискатели фото- и видеокамер, тепловизоров.
